颜色传感器BFS000L

来源：未知    日期：2016/11/16    浏览量：次

• 产品组别	颜色传感器
  型号系列	型号系列33M
  结构	六面体，直接口
  尺寸	21.0x74.0x58.3 mm
  光线类型	白光
  LED组件符合IEC 62471	无限制组别
  接口	电缆, PUR, 2.00 m
  开关输出	推拉式 (3x)
  开关功能	推拉式，常开触点/常闭触点
  工作电压	21.6…26.4 V
  开关频率f，最大 (在Ue下)	1500 Hz
  环境温度	10…55 °C
  防护等级符合IEC 60529	IP54

• 一般特征

• 产品组别	颜色传感器
  调节器	否
  短路保护	是
  反极性保护	是
  防护等级	1 (保护接地)
  防护等级符合IEC 60529	IP54
  基本标准	IEC 60947-5-2
  显示	工作电压 - LED绿色
  型号系列	型号系列33M
  许可/一致性	CE

• 电气特征

• 测量绝缘电压Ui	500 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	3.0 V
  负荷电容，最大 (在Ue下)	0.50 µF
  工作电压UB，最大，DC [V]	26.4 V
  工作电压UB，最小，DC [V]	21.6 V
  接口	RS232
  接通延时ton，最大值	0.33 ms
  开关功能	推拉式，常开触点/常闭触点
  开关频率f，最大 (在Ue下)	1500 Hz
  开关输出	推拉式 (3x)
  连接方式	电缆
  无功电流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 机械特征

• 表面防护	涂层
  长度1	21.0 mm
  长度2	74.0 mm
  长度3	58.3 mm
  导体数	5
  导线长度	2.00 m
  导线截面	0.25 mm²
  电缆护套材料	PUR
  电缆直径D，最大	5.1 mm
  固定方式	螺栓M4
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	10 °C
  结构	六面体，直接口
  外壳材料	铝

• 光学特征

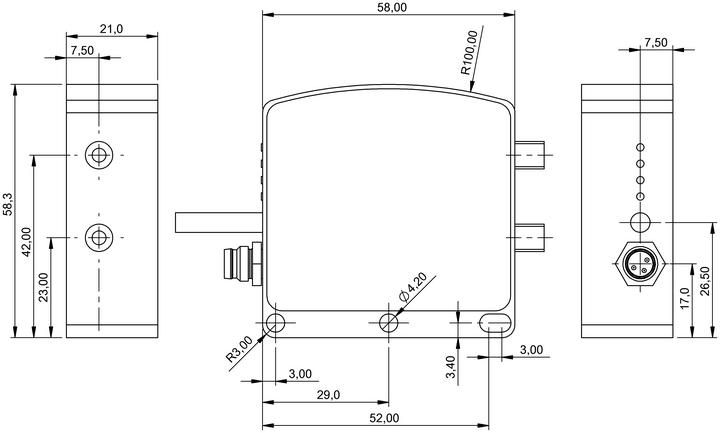

产品视图
