颜色传感器BFS000F

来源:未知    日期:2016/11/16    浏览量:



  • 关键特征

  • 产品组别 颜色传感器
    功能原理,光学 光敏传感器,固定焦距
    型号系列 型号系列26K
    结构 六面体,可转动接口
    尺寸 17.0x50.0x50.0 mm
    测试区域 12...32 mm
    光线类型 白光
    接口 插接器, M12x1-S92
    开关输出 PNP/NPN (1x)
    开关功能 推拉式,常开触点/常闭触点
    工作电压 18.0…30.0 V
    开关频率f,最大 (在Ue下) 500 Hz (SIO-mode)
    环境温度 -10…55 °C
    防护等级符合IEC 60529 IP67
  • 一般特征

  • Diagnostic Coverage 0 %
    Functional Safety No
    Mission Time 10 a
    MTTF (40°C) 7 a
    产品组别 颜色传感器
    调节器 键 (2x)
    调整方法 学习,颜色 (最大5)
    学习,颜色区域 (最大5)
    运行/调整模式
    颜色公差等级
    时间功能开/关
    出厂设置 (复位)
    强度公差等级
    常开触点/常闭触点
    短路保护
    反极性保护
    防护等级 II
    防护等级符合IEC 60529 IP67
    附加文本 附件单独订购。
    不得用尖锐的工具操纵按键。
    在排除了过载后,传感器将重新生效。
    基准对象 (测量板):灰卡,100 x 100, 18 %漫反射,轴向接近。
    通过IO-Link接口,可以对所有传感器功能进行调整和读取 (COM模式)。颜色/颜色范围可通过IO-Link进行个别分析。
    更多信息:参见操作手册。
    基本标准 IEC 60947-5-2
    时间功能 关闭延时
    时间功能时长 50 ms
    输入功能 学习,颜色 (开关点)
    触发器
    显示 特殊功能 - LED绿色闪烁
    公差等级C - LED绿色 (3x)
    公差等级I - LED红色 (3x)
    输出功能 - LED黄色
    工作电压 - LED绿色
    特殊功能 - LED红色闪烁 (3x)
    学习C+/S+ - LED黄色闪烁 (2x)
    学习C/S - LED黄色闪烁
    调整模式激活 - LED黄色闪烁
    型号系列 型号系列26K
    许可/一致性 CE
  • 电气特征

  • 测量工作电流Ie 100 mA
    测量工作电压Ue DC 24.0 V
    测量绝缘电压Ui 50 V DC
    电气规格 DC,直流电压
    电压降Ud,最大 (在Ie下) 2.4 V
    负荷电容,最大 (在Ue下) 0.10 µF
    工作电压UB,最大,DC [V] 30.0 V
    工作电压UB,最小,DC [V] 18.0 V
    接口 IO-Link
    接通延时ton,最大值 1.0
    开关功能 推拉式,常开触点/常闭触点
    开关频率f,最大 (在Ue下) 500 Hz (SIO-mode)
    开关输出 PNP/NPN (1x)
    连接方式 插接器
    无功电流,最大Io,在Ue下 40 mA
    余波,最大 (Ue的百分比) 10 %
  • 机械特征

  • 插头类型 M12x1-S92
    长度1 17.0 mm
    长度2 50.0 mm
    长度3 50.0 mm
    感应面材料 PMMA
    固定方式 螺栓M4
    环境温度Ta,最大 55 °C
    环境温度Ta,最小 -10 °C
    结构 六面体,可转动接口
    外壳材料 ABS
  • 光学特征

  • 测试区域 12...32 mm
    功能原理,光学 光敏传感器,固定焦距
    光斑大小,典型 Ø4 mm,在22 mm的条件下
    光线类型 白光
    探测距离Sn Sn = 12...32 mm
    探测距离公差 ±6 mm at 22 mm, tol. C3 and I2
    外部光线,最大 5000 Lux
    颜色分辨率公差 Adjustable in 4 steps
    轴长度 400...700 nm

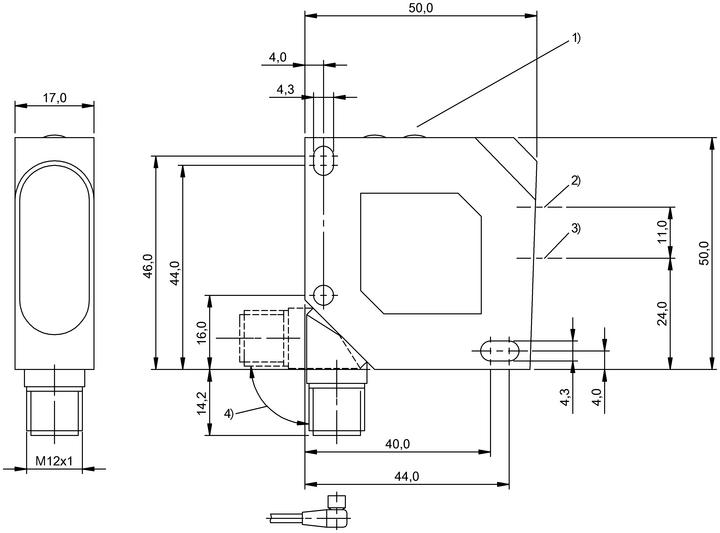

产品视图

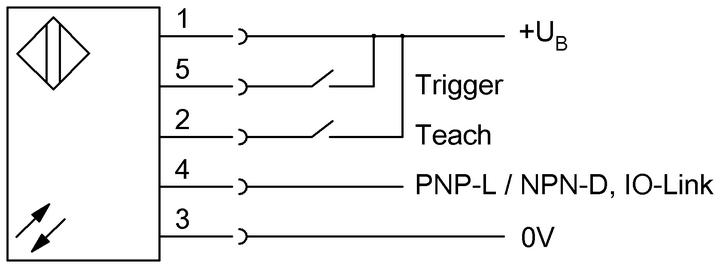

接线图
