关键特征
来源:未知 日期:2016/11/16 浏览量:次
产品组别 | 颜色传感器 |
---|---|
功能原理,光学 | Light scanner |
型号系列 | 型号系列33M |
结构 | 六面体,直接口 |

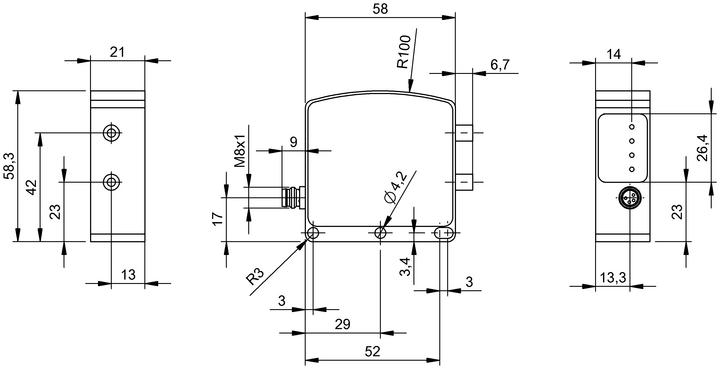

尺寸 | 21.0x58.0x58.3 mm |
光线类型 | 白光 |
LED组件符合IEC 62471 | 无限制组别 |

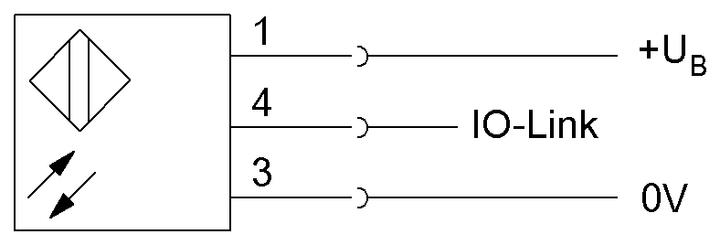

接口 | 插接器, M8x1-S75 |
开关功能 | 推拉式,常开触点/常闭触点 |
工作电压 | 21.6…26.4 V |
环境温度 | 10…55 °C |
防护等级符合IEC 60529 | IP54 |
产品组别 | 颜色传感器 |
---|---|
调节器 | 否 |
调整方法 | IO-Link |
反极性保护 | 是 |
防护等级符合IEC 60529 | IP54 |
附加文本 |
在排除了过载后,传感器将重新生效。 基准对象 (测量板):灰卡,100 x 100, 18 %漫反射,轴向接近。 更多信息:参见操作手册。 附件单独订购。 不得用尖锐的工具操纵按键。 通过IO-Link接口,可以对所有传感器功能进行调整和读取 (COM模式)。颜色/颜色范围可通过IO-Link进行个别分析。 |
基本标准 | IEC 60947-5-2 |
型号系列 | 型号系列33M |
许可/一致性 | CE |
测量工作电压Ue DC | 24.0 V |
---|---|
电气规格 | DC,直流电压 |
工作电压UB,最大,DC [V] | 26.4 V |
工作电压UB,最小,DC [V] | 21.6 V |
接口 | IO-Link |
开关功能 | 推拉式,常开触点/常闭触点 |
连接方式 | 插接器 |
无功电流,最大Io,在Ue下 | 60 mA |
余波,最大 (Ue的百分比) | 10 % |
表面防护 | anodized |
---|---|
插头类型 | M8x1-S75 |
长度1 | 21.0 mm |
长度2 | 58.0 mm |
长度3 | 58.3 mm |
固定方式 | 螺栓M4 |
环境温度Ta,最大 | 55 °C |
环境温度Ta,最小 | 10 °C |
结构 | 六面体,直接口 |
外壳材料 | 铝 |
应用重量 | 114.00 g |
LED组件符合IEC 62471 | 无限制组别 |
---|---|
功能原理,光学 | Light scanner |
光线类型 | 白光 |
外部光线,最大 | 5000 Lux |
轴长度 | 400...700 nm |
