光带BLA0001

来源：未知    日期：2016/11/24    浏览量：次

• 产品组别	光带
  功能原理，光学	单向光栅
  型号系列	型号系列A
  结构	六面体，直接口
  尺寸	xx mm
  作用范围Sn	Sn = 2 m
  有效长度AL	AL= 50 mm
  最小零件，典型	线材ø0.8 mm，在R0 < 2m的条件下 线材ø0.5 mm，在R0 < 1m的条件下 线材ø0.3 mm，在R0 < 0.25m的条件下
  光线类型	激光-红光
  激光等级符合IEC 60825-1	1
  光学特点	CCD技术
  接口	插接器, M12x1-S04 M12x1-B04，M12x1-S115
  开关输出	PNP (3x)
  开关功能	常开触点
  值域，模拟	0...10 V/4...20 mA
  工作电压	15.0…30.0 V
  环境温度	5…55 °C
  防护等级符合IEC 60529	IP65

• 一般特征

• 产品组别	光带
  调节器	键 (4x)
  调整方法	测量模式 (模拟输出端) 对象模式 (数字输出端) 测量区域极限 出厂设置 (复位) 键盘锁接通/关闭 输出端激活/未激活 特性曲线，上升/下降 模拟输出端U/I 目标学习 (最多6个) 开关公差± 0.1...2 mm OLED显示的读取方向 OLED显示的对比度 OLED显示开/关 OLED显示的显示模式 CCD信号标准化 校准模拟输出端 通过CCD信号显示校正
  短路保护	是
  反极性保护	是
  防护等级符合IEC 60529	IP65
  附加特性	对象编号，二进制编码，通过3个开关输出。
  附加文本	更多信息：参见操作手册。 不得用尖锐的工具操纵按键。 连接电缆和连接导线包含在供货范围内， 其他附件需单独订购。 在排除了过载后，传感器将重新生效。 基准对象 (测量板)：钢制圆柱体，直径8.0 mm。
  基本标准	IEC 60947-5-2
  显示	CCD信号 - OLED显示 设置菜单 - OLED显示 工作电压 - LED绿色 开关公差 - OLED显示 对象在测量区域内 - LED橙色 对象编号 - OLED显示 测量区域边界 - OLED显示 对象可视化 - OLED显示 对象模式 - OLED显示 测量模式 - OLED显示 测量值，模拟 - OLED显示
  型号系列	型号系列A
  许可/一致性	CE

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24,0 V
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  负荷电容，最大 (在Ue下)	1.00 µF
  负荷电阻RL，最大 (模拟I)	500 Ohm
  负荷电阻RL，最小 (模拟U)	500 Ohm
  工作电压UB，最大，DC [V]	30.0 V
  工作电压UB，最小，DC [V]	15.0 V
  开关功能	常开触点
  开关输出	PNP (3x)
  连接方式	插接器
  模拟输出	模拟U/I (2x)
  无功电流，最大Io，在Ue下	100 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模拟	0...10 V/4...20 mA

• 机械特征

• 表面防护	阳极化
  插头类型	M12x1-S04 M12x1-B04，M12x1-S115
  促动区域Ro	0...2 m
  分辨率	0.01 mm
  感应面材料	玻璃
  固定方式	螺栓M4
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	5 °C
  结构	六面体，直接口
  外壳材料	铝
  重复精度	10 µm (R0< 0.25m) 20 µm (R0 < 1m) 40 µm (R0 < 2m)
  作用范围Sn	Sn = 2 m

• 光学特征

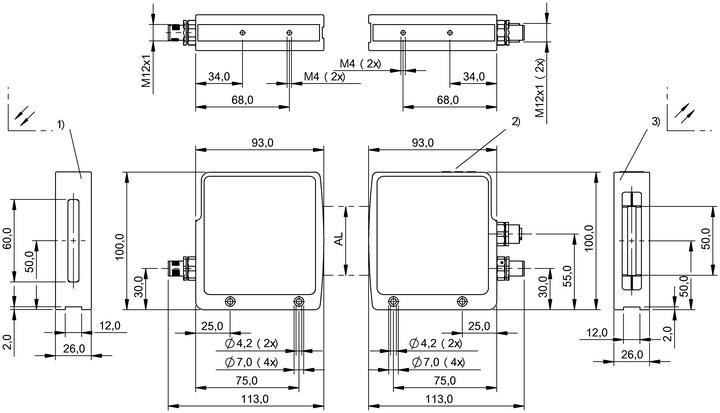

产品视图

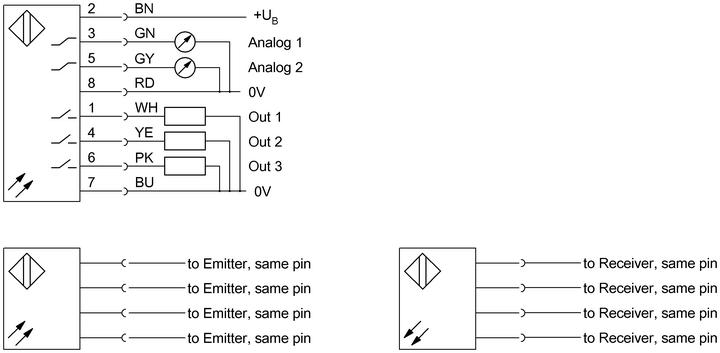

接线图
