对比度传感器BKT0012

来源：未知    日期：2016/11/24    浏览量：次

• 产品组别	对比度传感器
  功能原理，光学	光敏传感器，对焦
  型号系列	型号系列6K
  结构	六面体，90°接口
  尺寸	12.0x21.6x37.9 mm
  测试区域	1...250 mm
  光线类型	激光-红光
  激光等级符合IEC 60825-1	1
  接口	电缆, PVC, 2.0 m
  开关输出	PNP (1x)
  开关功能	常开触点/常闭触点 (NO/NC)
  工作电压	10…30 V
  开关频率f，最大 (在Ue下)	1500 Hz
  环境温度	-20…60 °C
  防护等级符合IEC 60529	IP67

• 一般特征

• Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	426 a
  产品组别	对比度传感器
  调节器	键 (1x)
  调整方法	亮/暗切换 对比度 (开关点) 学习模式，标准/动态/对象
  短路保护	是
  反极性保护	是
  防护等级按照DIN 40050标准	IP69K
  防护等级符合IEC 60529	IP67
  附加文本	附件单独订购。 更多信息：参见操作手册。 在排除了过载后，传感器将重新生效。 基准对象 (测量板)：灰卡，100 x 100， 90 %漫反射，轴向接近。 不得用尖锐的工具操纵按键。 如作为UL产品使用，则环境温度Ta最高不得超过50°C这一数值。
  基本标准	IEC 60947-5-2
  输入功能	键盘锁接通/关闭 与按键功能相同
  显示	工作电压 - LED绿色 输出功能 - LED黄色
  型号系列	型号系列6K
  许可/一致性	cULus CE Ecolab

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.4 V
  工作电压UB，最大，DC [V]	30 V
  工作电压UB，最小，DC [V]	10 V
  接通延时ton，最大值	0.330 ms
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	1500 Hz
  开关输出	PNP (1x)
  连接方式	电缆
  无功电流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	12 %

• 机械特征

• 长度1	12.0 mm
  长度2	21.6 mm
  长度3	37.9 mm
  导体数	4
  导线长度	2.0 m
  导线截面	0.14 mm²
  电缆护套材料	PVC
  电缆直径D，最大	3.5 mm
  感应面材料	PMMA
  固定方式	螺栓M3
  环境温度Ta，最大	60 °C
  环境温度Ta，最小	-20 °C
  结构	六面体，90°接口
  外壳材料	ABS

• 光学特征

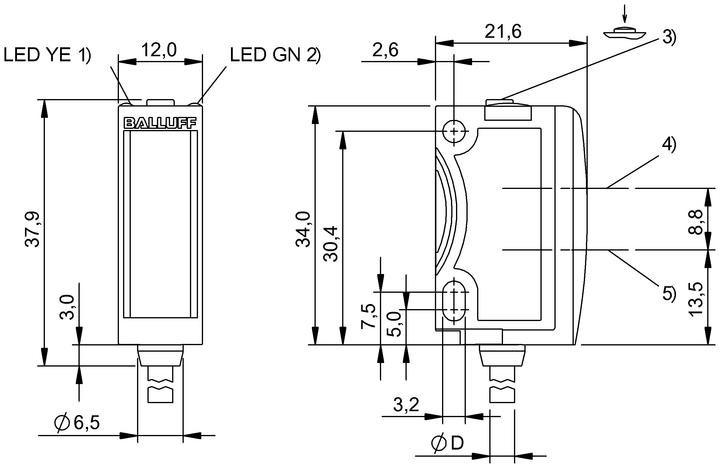

产品视图

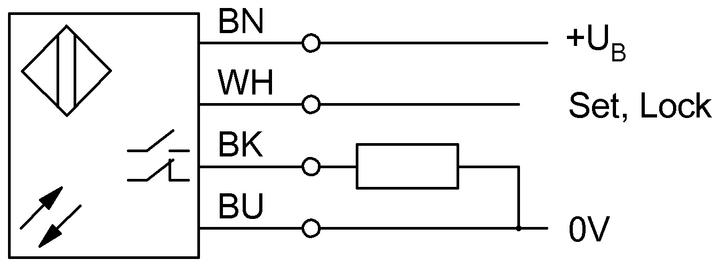

接线图
