颜色传感器BFS0001

来源：未知    日期：2016/11/16    浏览量：次

• 产品组别	颜色传感器
  功能原理，光学	光敏传感器，固定焦距
  型号系列	型号系列26K
  结构	六面体，可转动接口
  尺寸	17.0x50.0x50.0 mm
  测试区域	12...32 mm
  光线类型	白光
  接口	插接器, M12x1-S115
  开关输出	PNP (3x)
  开关功能	常开触点
  工作电压	12.0…28.0 V
  开关频率f，最大 (在Ue下)	500 Hz
  环境温度	-10…55 °C
  防护等级符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	7 a
  产品组别	颜色传感器
  调节器	键 (2x)
  调整方法	运行模式：标准/ET 学习模式，颜色/彩色扫描 颜色 (开关点) 颜色通道 (输出端) 颜色公差等级 时间功能开/关 出厂设置 (复位)
  短路保护	是
  反极性保护	是
  防护等级	II
  防护等级符合IEC 60529	IP67
  附加文本	不得用尖锐的工具操纵按键。 附件单独订购。 更多信息：参见操作手册。 使用插接器，例如BKS-S 138-...时，总长度 = 开关长度+17.5 mm。 基准对象 (测量板)：灰卡，100 x 100， 18 %漫反射，轴向接近。 在排除了过载后，传感器将重新生效。
  基本标准	IEC 60947-5-2
  时间功能	关闭延时
  时间功能时长	50 ms
  输入功能	发射器接通/关闭 键盘锁接通/关闭 学习，颜色 (开关点)
  显示	就绪 - LED绿色 公差等级 - LED红色 (3x) 输出端功能 - LED黄色 (3x)
  型号系列	型号系列26K
  许可/一致性	CE cULus

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24.0 V
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.4 V
  辅助输出端开关功能	常开触点，脉冲50ms
  附加输出端	确认输出PNP
  工作电压UB，最大，DC [V]	28.0 V
  工作电压UB，最小，DC [V]	12.0 V
  接通延时ton，最大值	1.0
  开关功能	常开触点
  开关频率f，最大 (在Ue下)	500 Hz
  开关输出	PNP (3x)
  连接方式	插接器
  无功电流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 机械特征

• 插头类型	M12x1-S115
  长度1	17.0 mm
  长度2	50.0 mm
  长度3	50.0 mm
  感应面材料	PMMA
  固定方式	螺栓M4
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	-10 °C
  结构	六面体，可转动接口
  外壳材料	ABS

• 光学特征

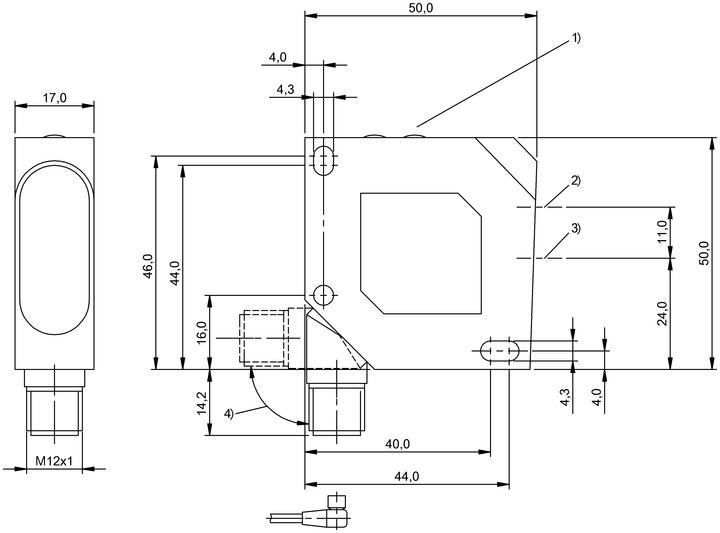

产品视图

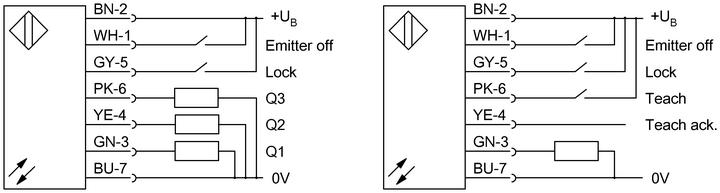

接线图
