关键特征
来源:未知 日期:2016/11/16 浏览量:次
产品组别 | 光电传感器 |
---|---|
功能原理,光学 | 根据光纤 |
型号系列 | Series M18M |
结构 | 气缸,光学,直头 |
尺寸 | Ø18.0x75.0x mm |
作用范围Sn | Sn取决于光纤 |
光线类型 | 红外线型 |
LED组件符合IEC 62471 | 无限制组别 |
接口 | 插接器, M12x1-S04 |
开关输出 | PNP (2x) |
开关功能 | 常开触点/常闭触点 (NO/NC) |
工作电压 | 10.0…30.0 V |
开关频率f,最大 (在Ue下) | 3000 Hz |
环境温度 | -5…55°C (to 65°C at UBmax=10V) |
防护等级符合IEC 60529 | IP67 |
光纤接口 | screwed |
产品组别 | 光电传感器 |
---|---|
调节器 | 电位计270° (1x) |
调整方法 | 灵敏性 (Sn) |
短路保护 | 是 |
反极性保护 | 是 |
防护等级符合IEC 60529 | IP67 |
附加文本 |
在排除了过载后,传感器将重新生效。 更多信息:参见操作手册。 附件单独订购。 |
光纤接口 | screwed |
基本标准 | IEC 60947-5-2 |
显示 |
工作电压 - LED绿色 光线接收 - LED黄色 |
型号系列 | Series M18M |
许可/一致性 |
CE cULus |
测量工作电流Ie | 100 mA |
---|---|
测量工作电压Ue DC | 24.0 V |
测量绝缘电压Ui | 75 V DC |
电气规格 | DC,直流电压 |
电压降Ud,最大 (在Ie下) | 1.5 V |
负荷电容,最大 (在Ue下) | 0.2 µF |
工作电压UB,最大,DC [V] | 30.0 V |
工作电压UB,最小,DC [V] | 10.0 V |
接通延时ton,最大值 | 0.5 ms |
开关功能 | 常开触点/常闭触点 (NO/NC) |
开关频率f,最大 (在Ue下) | 3000 Hz |

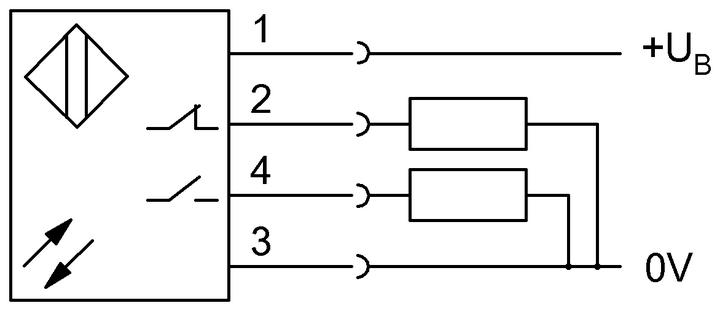

开关输出 | PNP (2x) |
连接方式 | 插接器 |
无功电流,最大Io,在Ue下 | 30 mA |
余波,最大 (Ue的百分比) | 15 % |
表面防护 | 镀镍 |
---|---|
插头类型 | M12x1-S04 |

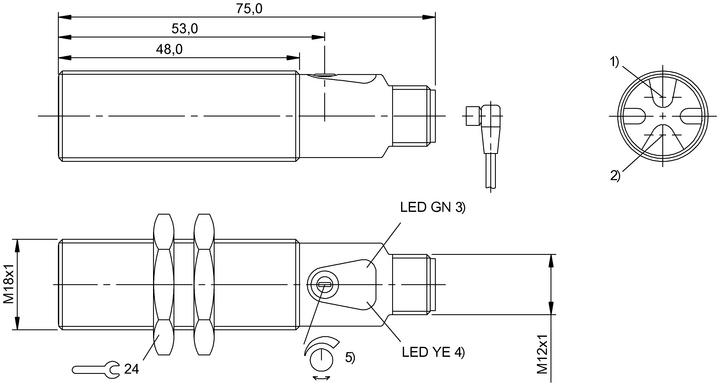

长度1 | Ø18.0 mm |
长度2 | 75.0 mm |
固定方式 | 螺母M18x1 |
环境温度Ta,最大 | 55°C (to 65°C at UBmax=10V) |
环境温度Ta,最小 | -5 °C |
结构 | 气缸,光学,直头 |
拧紧力矩,最大 | 15/30 Nm |
外壳材料 | 黄铜 |
真实开关距离Sr | 取决于传感器头 |
作用范围Sn | Sn取决于光纤 |
LED组件符合IEC 62471 | 无限制组别 |
---|---|
功能原理,光学 | 根据光纤 |
光线类型 | 红外线型 |
开关功能,光学 | 明/暗电路 |
外部光线,最大 | 10 000 Lux |
轴长度 | 850 nm |
