分析单元BIS009J

来源：未知    日期：2016/10/17    浏览量：次

• 型号系列	BIS C
  接口	Profibus
  环境温度	0…60 °C
  外壳材料	ABS
  防护等级符合IEC 60529	IP65 (带读写头)

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	68 a
  产品组别	分析单元
  防护等级符合IEC 60529	IP65 (带读写头)
  附加文本	在额定条件下，数值不得另行规定。 设备不适用于兼容模式。 4个读写头的参数设置：第4字节，数位6 = 1 通过位串选择相应的读写头： 数位号4 = 0读写头X.1 数位号4 = 1读写头X.2 在安装时，应注意相应国家的技术标准和 规定。 附件不包含在供货范围内： 用于连接： X1 = BKS-S79-00 X2 = BKS-S103-00 X3 = BKS-S105-00 密封帽，用于X3 = BKS 12-CS-00 终端电阻器，用于X3 = BKS-S105-R01 密封帽，用于Head1，Head2 = BES 12-SM-2 终端电阻器S2：断路 = 被动，闭合 = 激活
  许可/一致性	CE UL-FILE E227256，X1卷，BIS

• 电气特征

• CT1存在/运行	LED green/yellow
  CT2存在/运行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/3B/A/3A
  服务接口，内部	RS 232
  工作电压Vs/Vs1	19.2…28.8 VDC
  耗电量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC, input: Panel connector 5-pin
  接口X2	PROFIBUS station: Panel connector 5-pole B-coded
  接口X3	PROFIBUS station: Panel connector 5-pole B-coded
  就绪/总线激活	LED red/green
  控制输入端	1 (光耦合器已断开)
  设备接口	Profibus DP从站 电隔离
  输入电流，24V	11 mA
  无功控制电压	1.5…-40 V
  延迟时间，典型	5 ms
  有功控制电压	4…40 V
  余波	≤ 10 %

• 机械特征

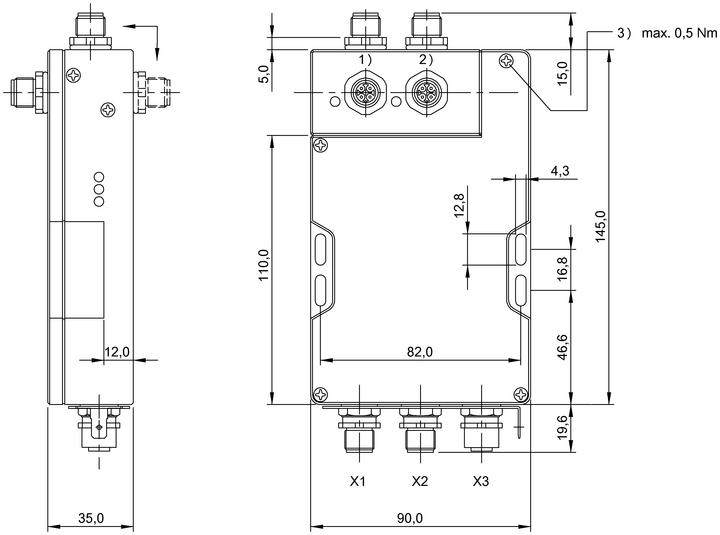

产品视图
