关键特征
来源:未知 日期:2016/10/17 浏览量:次
型号系列 | BIS C |
---|---|
接口 | Profibus |
环境温度 | 0…60 °C |
防护等级符合IEC 60529 | IP65 (带读写头) |
Diagnostic Coverage | 0 % |
---|---|
Functional Safety | No |
Mission Time | 20 a |
MTTF (40°C) | 68 a |
产品组别 | 分析单元 |
防护等级符合IEC 60529 | IP65 (带读写头) |
附加文本 |
在额定条件下,数值不得另行规定。 设备不适用于兼容模式。 4个读写头的参数设置:第4字节,数位6 = 1 通过位串选择相应的读写头: 数位号4 = 0读写头X.1 数位号4 = 1读写头X.2 在安装时,应注意相应国家的技术标准和 规定。 终端电阻器S2:断路 = 被动,闭合 = 激活 |
许可/一致性 |
CE UL-FILE E227256,X1卷,BIS |
CT1存在/运行 | LED green/yellow |
---|---|
CT2存在/运行 | LED green/yellow |
EN61000-4-2/3/4/5/6 | Sev. Level 4A/3A/4A/-/3A |
服务接口,内部 | RS 232 |
工作电压Vs/Vs1 | 19.2…28.8 VDC |
耗电量 (24 V DC) | ≤ 400 mA |
就绪/总线激活 | LED red/green |
控制输入端 | 1 (光耦合器已断开) |
设备接口 | Profibus DP从站 电隔离 |
输入电流,24V | 11 mA |
无功控制电压 | 1.5…-40 V |
延迟时间,典型 | 5 ms |
有功控制电压 | 4…40 V |
余波 | ≤ 10 % |

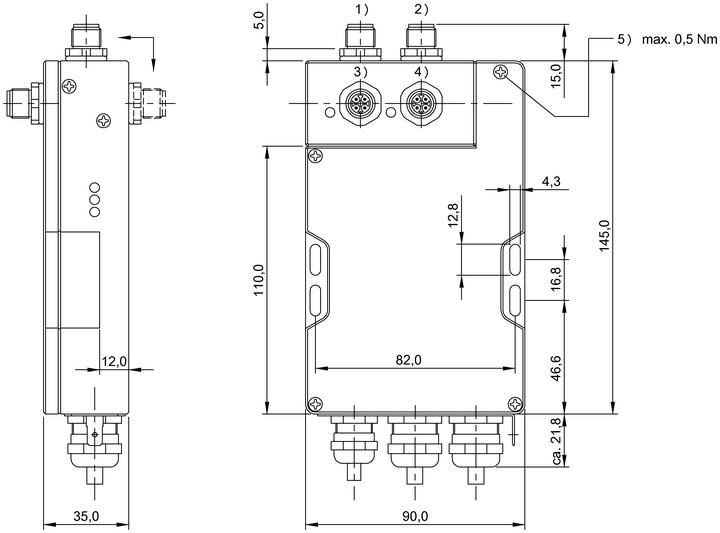

长度 | 145 mm |
---|---|
持续冲击作用 | EN 60068第2-29部分 |
电缆螺栓连接 |
2 x Ø5…10 mm 1 x Ø4…8 mm |
读取头连接 | Head1.1, 1.2, 2.1, 2.2 4x Panel connector for allC-3.. with 4-pole female connector 4-pole -90° rotatable |
环境温度Ta,最大 | 60 °C |
环境温度Ta,最小 | 0 °C |
接口 | 内部 Vs 24V DC,输入端 RS 232,Profibus DP: 接线排,19针 导线规格:0.14 …1 mm2² 带线端套0.25 … 0.34 mm² |
宽度1 | 133.00 mm |
应用重量 | 500.00 g |
