光电传感器BOS00AW

来源：未知    日期：2016/11/29    浏览量：次

• 产品组别	光电传感器
  功能原理，光学	发射器
  型号系列	型号系列18M
  结构	气缸，光学，直头
  尺寸	Ø18.0x79.0x mm
  作用范围Sn	Sn = 50 m，可调式
  光线类型	激光-红光
  激光等级符合IEC 60825-1	2
  接口	插接器, M12x1-S04
  工作电压	10.0…30.0 V
  环境温度	-10…50 °C
  防护等级符合IEC 60529	IP65
  基准接收器	BLE 18M-..-1LT-..

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	15 a
  产品组别	光电传感器
  调节器	调节螺母 (1x)
  调整方法	焦距
  反极性保护	是
  防护等级符合IEC 60529	IP65
  附加文本	对焦工具包含在供货范围内，其他附件需单独订购。 更多信息：参见操作手册。 仅适用于符合NFPA 79的应用 (供电电压最高为600伏的机器)。对设备进行连接时，应使用具有相应特性的R/C (CYJV2) 电缆。
  基本标准	IEC 60947-5-2
  基准接收器	BLE 18M-..-1LT-..
  型号系列	型号系列18M
  许可/一致性	CE cULus

• 电气特征

• 测量工作电压Ue DC	24.0 V
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  工作电压UB，最大，DC [V]	30.0 V
  工作电压UB，最小，DC [V]	10.0 V
  连接方式	插接器
  无功电流，最大Io，在Ue下	10 mA
  余波，最大 (Ue的百分比)	15 %

• 机械特征

• 表面防护	镀镍
  插头类型	M12x1-S04
  长度1	Ø18.0 mm
  长度2	79.0 mm
  促动区域Ro	0...50 m
  感应面材料	玻璃
  固定方式	螺母M18x1
  环境温度Ta，最大	50 °C
  环境温度Ta，最小	-10 °C
  结构	气缸，光学，直头
  外壳材料	黄铜
  作用范围Sn	Sn = 50 m，可调式

• 光学特征

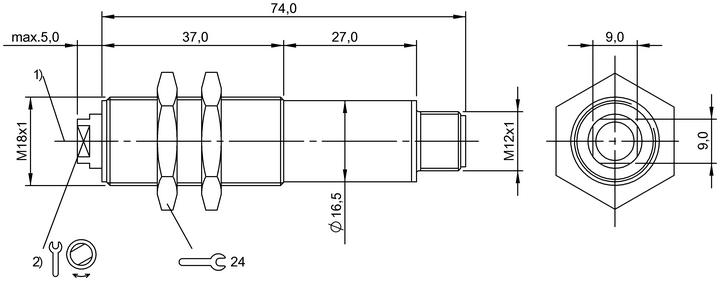

产品视图

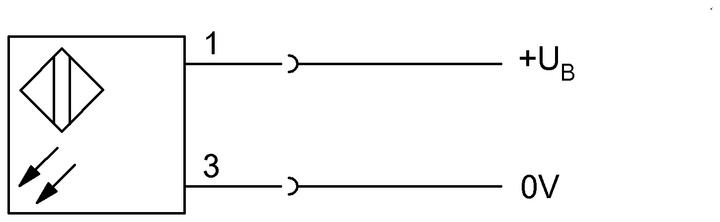

接线图
