光学传感器头BOH0028

来源：未知    日期：2016/11/25    浏览量：次

• 产品组别	光学传感器头
  功能原理，光学	光敏传感器，能量型
  型号系列	R018
  尺寸	3.0x13.0x13.5 mm
  作用范围Sn	Sn = 60 mm
  光线类型	LED-红光 (MicroSpot)
  LED组件符合IEC 62471	无限制组别
  接口	电缆及插接器, PUR, 1.00 m M8x1-S49F
  工作电压	… V
  环境温度	-10…55 °C
  防护等级符合IEC 60529	IP67
  基准基础设备	BAE SA-OH-029-…

• 一般特征

• 产品组别	光学传感器头
  防护等级符合IEC 60529	IP67
  附加文本	基准对象 (测量板)：灰卡，100 x 100 90 %漫反射，轴向接近。 更多信息：参见操作手册。
  基本标准	IEC 60947-5-2
  基准基础设备	BAE SA-OH-029-…
  使用	带放大器BAE SA-OH-…
  型号系列	R018
  许可/一致性	CE

• 电气特征

• 连接方式	电缆及插接器
  输出信号	用于开关放大器

• 机械特征

• 表面防护	自然色阳极化
  插头类型	M8x1-S49F
  导线长度	1.00 m
  电缆护套材料	PUR
  电缆直径D，最大	1.8 mm
  感应面材料	玻璃
  高度 (较小一侧)	3.0 mm
  固定方式	螺栓M3
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	-10 °C
  宽度 (较长一侧)	13.5 mm
  深度	13.0 mm
  探测范围Sd	3.5…60 mm
  外壳材料	铝
  真实开关距离Sr	60 mm
  最小开关距离	3.5 mm
  作用范围Sn	Sn = 60 mm

• 光学特征

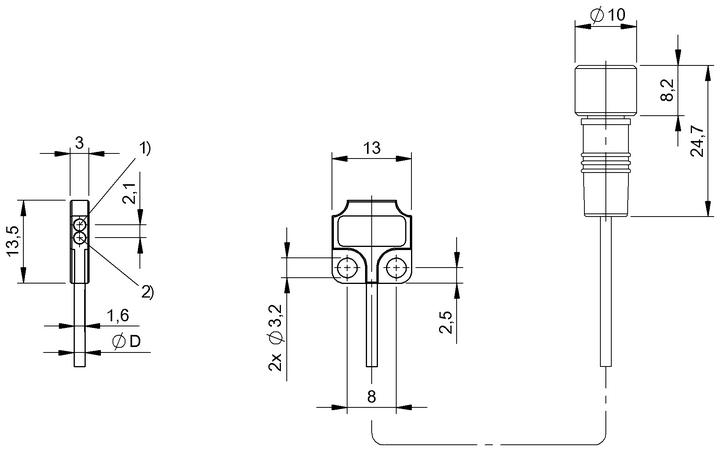

产品视图
