光学传感器头BOH0016

来源：未知    日期：2016/11/25    浏览量：次

• 产品组别	光学传感器头
  功能原理，光学	单向光栅，叉形
  型号系列	T64
  尺寸	10.0x10.0x34.0 mm
  叉头宽度	用于软管ø6.4 mm
  光线类型	红外线，用于水检测
  LED组件符合IEC 62471	无限制组别
  光学特点	因水而造成的光吸收
  接口	电缆及插接器, PUR, 0.20 m M8x1-S49F
  工作电压	… V
  环境温度	-10…60 °C
  防护等级符合IEC 60529	IP65
  基准基础设备	BAE SA-OH-029-…

• 一般特征

• 产品组别	光学传感器头
  防护等级符合IEC 60529	IP65
  附加文本	软管的光学特性及其壁厚都可能影响信号电平。 传感器只能安装在透明的上。 只有纯净水的光吸收率才最大。随着液体中水含量的降低，光吸收率也将相应降低。 更多信息：参见操作手册。
  基本标准	IEC 60947-5-2
  基准基础设备	BAE SA-OH-029-…
  使用	带放大器BAE SA-OH-…
  型号系列	T64
  许可/一致性	CE
  应用范围	软管型传感器 水检测

• 电气特征

• 连接方式	电缆及插接器
  输出信号	用于开关放大器

• 机械特征

• 表面防护	黑色阳极化
  插头类型	M8x1-S49F
  叉头宽度	用于软管ø6.4 mm
  导线长度	0.20 m
  电缆护套材料	PUR
  电缆直径D，最大	1.8 mm
  感应面材料	环氧化物
  高度 (较小一侧)	10.0 mm
  固定方式	螺栓M3
  环境温度Ta，最大	60 °C
  环境温度Ta，最小	-10 °C
  宽度 (较长一侧)	34.0 mm
  深度	10.0 mm
  外壳材料	铝

• 光学特征

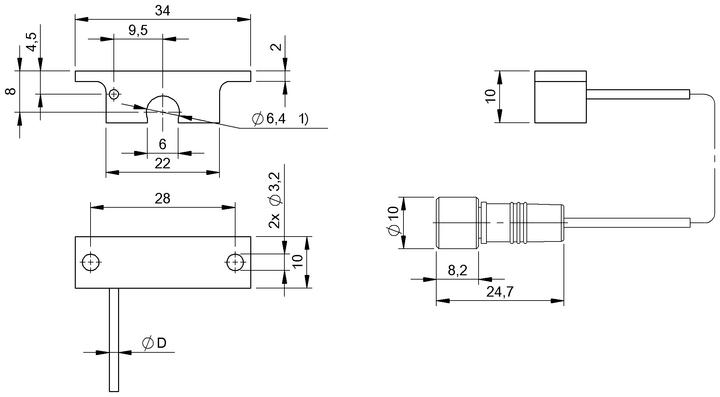

产品视图
