发光传感器BLT0004

来源：未知    日期：2016/11/24    浏览量：次

• 产品组别	发光传感器
  功能原理，光学	光敏传感器，对焦
  型号系列	型号系列18KF
  结构	扁平式气缸，光学，直头
  尺寸	Ø18.0x81.5x14.0 mm
  测试区域	8...20 mm
  光线类型	紫外线
  接口	插接器, M12x1-S04
  开关输出	PNP (2x)
  开关功能	NO-NC (针脚 4-2)
  工作电压	10.0…30.0 V
  开关频率f，最大 (在Ue下)	1000 Hz
  环境温度	-25…55 °C
  防护等级符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	430 a
  产品组别	发光传感器
  调节器	键 (1x)
  调整方法	学习模式，标准/精细 亮/暗切换 对比度 (开关点)
  短路保护	是
  反极性保护	是
  防护等级符合IEC 60529	IP67
  附加文本	在排除了过载后，传感器将重新生效。 基准对象 (测量板)：荧光卡，87 x 56，颜色LOW，1号，轴向接近。 附件单独订购。 更多信息：参见操作手册。 不得用尖锐的工具操纵按键。
  基本标准	IEC 60947-5-2
  显示	就绪 - LED绿色 输出功能 - LED黄色 故障 - LED红色+GN，交替
  型号系列	型号系列18KF
  许可/一致性	CE cULus

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24,0 V
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.0 V
  工作电压UB，最大，DC [V]	30.0 V
  工作电压UB，最小，DC [V]	10.0 V
  接通延时ton，最大值	0.50 ms
  开关功能	NO-NC (针脚 4-2)
  开关频率f，最大 (在Ue下)	1000 Hz
  开关输出	PNP (2x)
  连接方式	插接器
  无功电流，最大Io，在Ue下	25 mA
  余波，最大 (Ue的百分比)	8 %

• 机械特征

• 插头类型	M12x1-S04
  长度1	Ø18.0 mm
  长度2	81.5 mm
  长度3	14.0 mm
  感应面材料	PMMA
  固定方式	螺栓M3 螺母M18x1
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	-25 °C
  结构	扁平式气缸，光学，直头
  拧紧力矩，最大	1.5 Nm
  外壳材料	PBT

• 光学特征

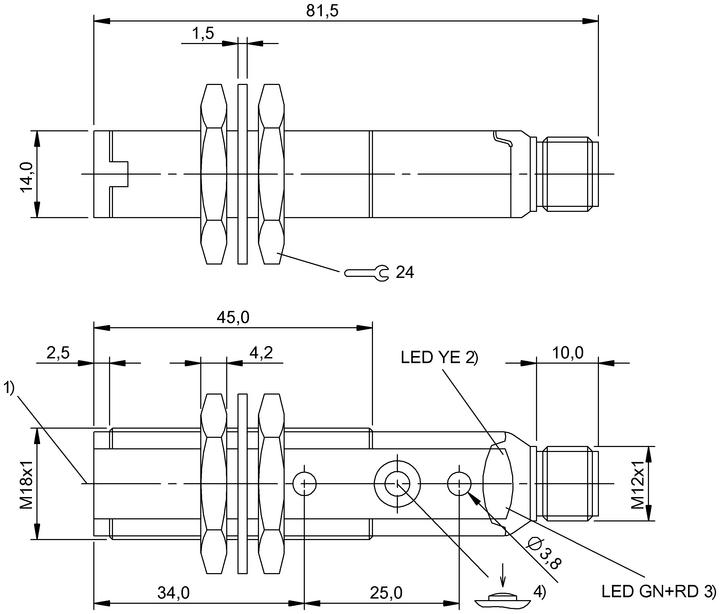

产品视图

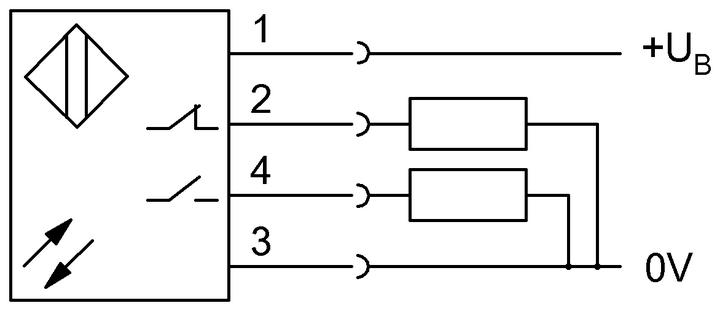

接线图
