光栅BLG0004

来源：未知    日期：2016/11/24    浏览量：次

• 产品组别	光栅
  功能原理，光学	单向光栅
  型号系列	型号系列1-015
  结构	六面体，90°接口
  尺寸	22.0x43.2x200.1 mm
  作用范围Sn	Sn = 2.1 m
  有效长度AL	AL= 150 mm
  最小零件，典型	7.0，当t为0.5 x Sn时，R0= 2.1 m
  光线类型	红外线型
  接口	插接器, M12x1-S04 + M12x1-S92
  开关输出	PNP (1x)
  开关功能	常开触点
  值域，模拟	0...10 V
  工作电压	20.0…28.0 V
  开关频率f，最大 (在Ue下)	330 Hz
  环境温度	0…55 °C
  防护等级符合IEC 60529	IP65

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	53 a
  产品组别	光栅
  反极性保护	是
  防护等级符合IEC 60529	IP65
  附加文本	支承角钢包含在供货范围内，其他附件需单独订购。 更多信息：参见操作手册。 基准对象 (测量板)：钢板，50 x 50，厚度0.5 mm，侧面接近。 在排除了过载后，传感器将重新生效。
  基本标准	IEC 60947-5-2
  输入功能	同步 (发射器)
  显示	输出功能 - LED黄色 工作电压 - LED绿色 故障 - LED绿色，交替 稳定性 - LED绿色
  型号系列	型号系列1-015
  许可/一致性	CE

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24 V
  电气规格	DC，直流电压
  附加输出端	同步 (接收)
  工作电压UB，最大，DC [V]	28.0 V
  工作电压UB，最小，DC [V]	20.0 V
  接通延时ton，最大值	1.5 ms
  开关功能	常开触点
  开关频率f，最大 (在Ue下)	330 Hz
  开关输出	PNP (1x)
  连接方式	插接器
  模拟输出	模拟U
  无功电流，最大Io，在Ue下	150 mA + 50 mA
  余波，最大 (Ue的百分比)	15 %
  值域，模拟	0...10 V

• 机械特征

• 表面防护	阳极化
  插头类型	M12x1-S04 + M12x1-S92
  长度1	22.0 mm
  长度2	43.2 mm
  长度3	200.1 mm
  促动区域Ro	0...2.1 m
  分辨率	7.0 mm
  感应面材料	PMMA
  固定方式	螺栓M4
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	0 °C
  结构	六面体，90°接口
  外壳材料	铝
  真实开关距离Sr	2100 mm
  作用范围Sn	Sn = 2.1 m

• 光学特征

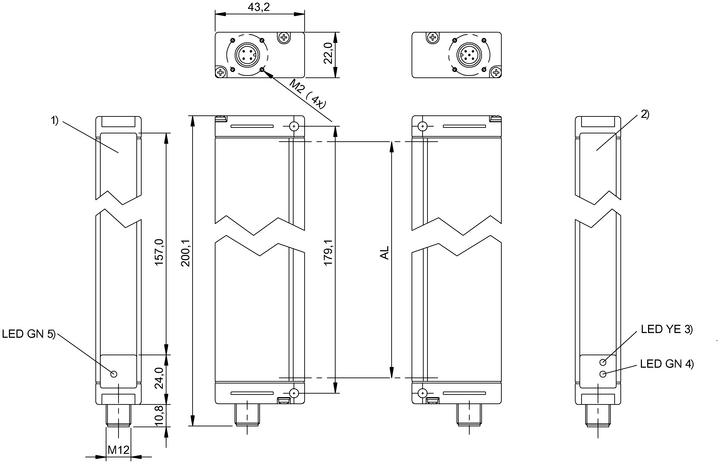

产品视图

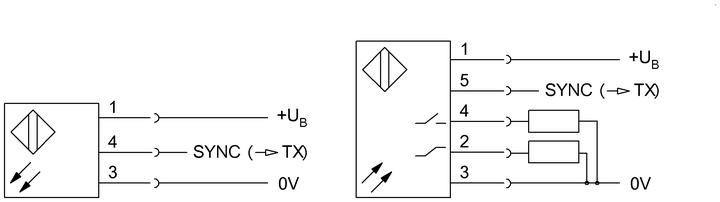

接线图
