对比度传感器BKT000Y

来源：未知    日期：2016/11/24    浏览量：次

• 产品组别	对比度传感器
  功能原理，光学	光敏传感器，对焦
  型号系列	型号系列21M
  结构	六面体，可转动接口
  尺寸	12.0x42.5x50.0 mm
  测试区域	17...21 mm
  光线类型	白光
  光学特点	同轴光学镜头
  接口	插接器, M12x1-S04
  开关输出	PNP (1x)
  开关功能	常开触点/常闭触点 (NO/NC)
  工作电压	10…30 V
  开关频率f，最大 (在Ue下)	5000 Hz
  环境温度	-10…55 °C
  防护等级符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	334 a
  产品组别	对比度传感器
  调节器	键 (1x)
  调整方法	学习模式，标准/精细 时间功能开/关 亮/暗切换 对比度 (开关点)
  短路保护	是
  反极性保护	是
  防护等级	II
  防护等级符合IEC 60529	IP67
  附加文本	不得用尖锐的工具操纵按键。 附件单独订购。 更多信息：参见操作手册。 基准对象 (测量板)：色带卡，100 x 100，对比色黄色/白色和蓝色/黑色，色带侧面接近。 在排除了过载后，传感器将重新生效。 仅适用于符合NFPA 79的应用 (供电电压最高为600伏的机器)。对设备进行连接时，应使用具有相应特性的R/C (CYJV2) 电缆。
  基本标准	IEC 60947-5-2
  时间功能时长	20 ms
  输入功能	键盘锁接通/关闭 学习对比度 (开关点)
  显示	故障 - LED红色+GN，交替 输出功能 - LED黄色 稳定性 - LED绿色
  型号系列	型号系列21M
  许可/一致性	cULus CE

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.0 V
  负荷电容，最大 (在Ue下)	1.0 µF
  工作电压UB，最大，DC [V]	30 V
  工作电压UB，最小，DC [V]	10 V
  接通延时ton，最大值	0.100 ms
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	5000 Hz
  开关输出	PNP (1x)
  连接方式	插接器
  无功电流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	15 %

• 机械特征

• 表面防护	粉末涂层
  插头类型	M12x1-S04
  长度1	12.0 mm
  长度2	42.5 mm
  长度3	50.0 mm
  感应面材料	玻璃
  固定方式	螺栓M4
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	-10 °C
  结构	六面体，可转动接口
  外壳材料	GD-Zn，铝

• 光学特征

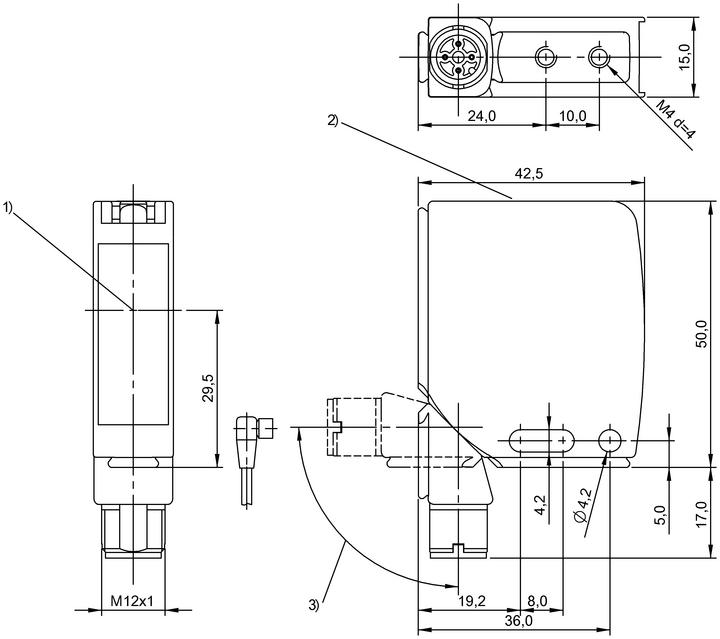

产品视图

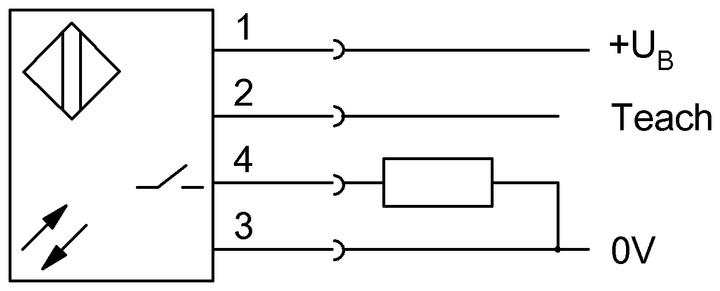

接线图
