对比度传感器BKT0001

来源：未知    日期：2016/11/17    浏览量：次

• 产品组别	对比度传感器
  功能原理，光学	光敏传感器，对焦
  型号系列	型号系列67M
  结构	六面体，可转动接口
  尺寸	32.0x82.0x64.0 mm
  测试区域	6...12 mm
  光线类型	蓝光/绿光/红光
  LED组件符合IEC 62471	无限制组别
  接口	插接器, M12x1-S92
  开关输出	PNP/NPN (1x)
  开关功能	常开触点/常闭触点 (NO/NC)
  值域，模拟	1...5.5 V
  工作电压	10…30 V
  开关频率f，最大 (在Ue下)	15000 Hz
  环境温度	-10…55 °C
  防护等级符合IEC 60529	IP67

• 一般特征

• 产品组别	对比度传感器
  调节器	键 (1x)
  调整方法	对比度 (开关点) 亮/暗切换 开关输出PNP/NPN
  短路保护	是
  反极性保护	是
  防护等级	II
  防护等级符合IEC 60529	IP67
  附加特性	光学镜片，可调整 (光射出0°/90°)，垂直光斑。
  附加文本	在排除了过载后，传感器将重新生效。 更多信息：参见操作手册。 附件单独订购。 不得用尖锐的工具操纵按键。 基准对象 (测量板)，用于模拟输出：灰卡，100 x 100，90 %漫反射，轴向接近。 基准对象 (测量板)：色带卡，100 x 100，对比色黄色/白色和蓝色/黑色，色带侧面接近，运动方向垂直于光斑长度。
  基本标准	IEC 60947-5-2
  时间功能	关闭延时
  时间功能时长	20 ms
  输入功能	时间功能开/关
  显示	输出功能 - LED黄色 就绪 - LED绿色 故障 - LED绿色，闪烁 短路 - LED绿色，闪烁
  型号系列	型号系列67M
  许可/一致性	CE cULus

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24 V DC
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.0 V
  负荷电阻RL，最小 (模拟U)	2.2 kOhm
  工作电压UB，最大，DC [V]	30 V
  工作电压UB，最小，DC [V]	10 V
  接通延时ton，最大值	0.033 ms
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	15000 Hz
  开关输出	PNP/NPN (1x)
  连接方式	插接器
  模拟输出	模拟U
  无功电流，最大Io，在Ue下	50 mA
  余波，最大 (Ue的百分比)	8 %
  值域，模拟	1...5.5 V

• 机械特征

• 表面防护	已上漆
  插头类型	M12x1-S92
  长度1	32.0 mm
  长度2	82.0 mm
  长度3	64.0 mm
  感应面材料	PMMA
  固定方式	螺栓M5
  环境温度Ta，最大	55 °C
  环境温度Ta，最小	-10 °C
  结构	六面体，可转动接口
  外壳材料	GD-Al

• 光学特征

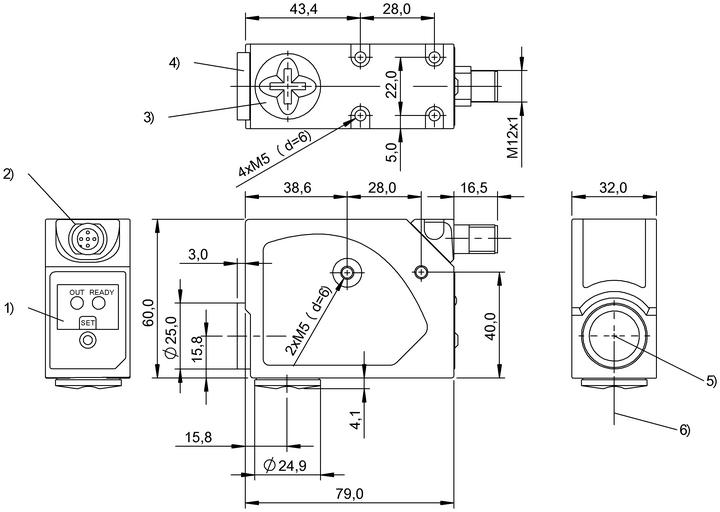

产品视图

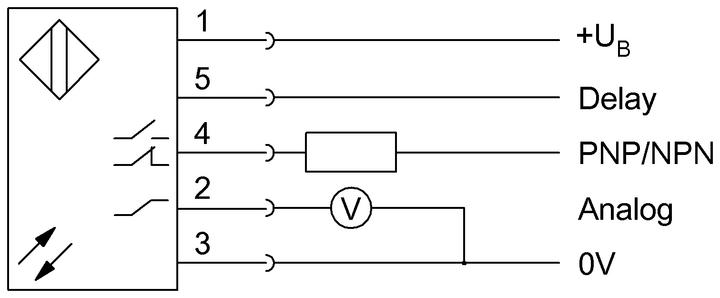

接线图
