光电传感器BFB000A

来源：未知    日期：2016/11/15    浏览量：次

• 产品组别	光电传感器
  功能原理，光学	根据光纤
  型号系列	Series M18M
  结构	气缸，光学，直头
  尺寸	Ø18.0x75.0x mm
  作用范围Sn	Sn取决于光纤
  光线类型	LED-红光
  LED组件符合IEC 62471	无限制组别
  接口	插接器, M12x1-S04
  开关输出	PNP (2x)
  开关功能	常开触点/常闭触点 (NO/NC)
  工作电压	10.0…30.0 V
  开关频率f，最大 (在Ue下)	3000 Hz
  环境温度	-5…55°C (to 65°C at UBmax=10V)
  防护等级符合IEC 60529	IP67
  光纤接口	screwed

• 一般特征

• 产品组别	光电传感器
  调节器	电位计270° (1x)
  调整方法	灵敏性 (Sn)
  短路保护	是
  反极性保护	是
  防护等级符合IEC 60529	IP67
  附加文本	在排除了过载后，传感器将重新生效。 更多信息：参见操作手册。 附件单独订购。
  光纤接口	screwed
  基本标准	IEC 60947-5-2
  显示	光线接收 - LED黄色 工作电压 - LED绿色
  型号系列	Series M18M
  许可/一致性	CE cULus

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24.0 V
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	1.5 V
  负荷电容，最大 (在Ue下)	0.2 µF
  工作电压UB，最大，DC [V]	30.0 V
  工作电压UB，最小，DC [V]	10.0 V
  接通延时ton，最大值	0.5 ms
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	3000 Hz
  开关输出	PNP (2x)
  连接方式	插接器
  无功电流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	15 %

• 机械特征

• 表面防护	镀镍
  插头类型	M12x1-S04
  长度1	Ø18.0 mm
  长度2	75.0 mm
  固定方式	螺母M18x1
  环境温度Ta，最大	55°C (to 65°C at UBmax=10V)
  环境温度Ta，最小	-5 °C
  结构	气缸，光学，直头
  拧紧力矩，最大	15/30 Nm
  真实开关距离Sr	取决于传感器头
  作用范围Sn	Sn取决于光纤

• 光学特征

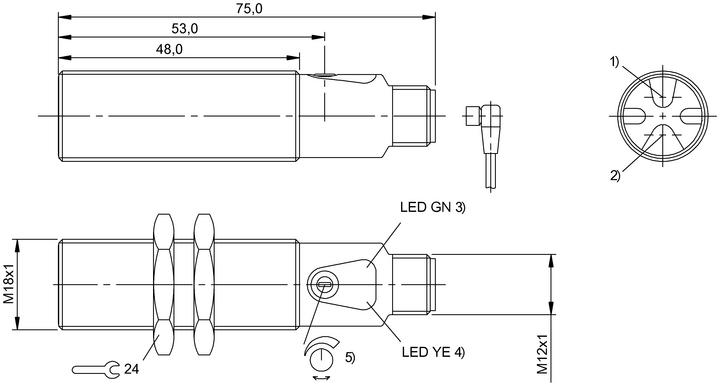

产品视图

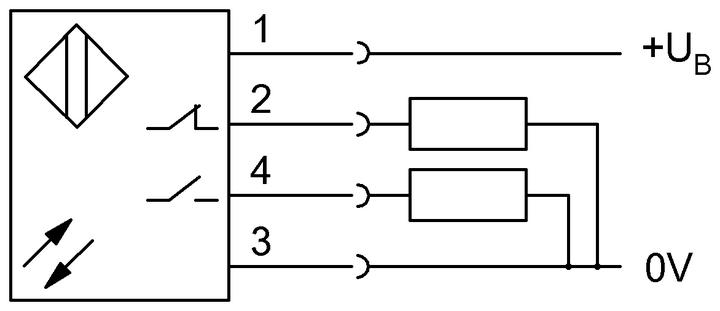

接线图
