光纤设备BFB0008

来源：未知    日期：2016/11/15    浏览量：次

• 产品组别	光纤设备
  功能原理，光学	根据光纤
  型号系列	型号系列75K
  结构	六面体，直接口
  尺寸	10.4x79.3x35.4 mm
  作用范围Sn	Sn取决于光纤
  光线类型	LED-红光
  接口	电缆, PVC, 2.00 m
  开关输出	PNP (1x)
  开关功能	常开触点/常闭触点 (NO/NC)
  值域，模拟	0...10 V
  工作电压	… V
  开关频率f，最大 (在Ue下)	8000/1000/125 Hz
  环境温度	-20…60 °C
  防护等级符合IEC 60529	IP64
  光纤接口	Ø2.2 mm

• 一般特征

• Functional Safety	No
  产品组别	光纤设备
  调节器	键 (3x)
  调整方法	开关距离 (Sn)，2个值 单个脉冲时长 模式，标准/精细/快/远 LCD读取方向 时间功能 出厂设置 (复位) 显示器开/关 延迟时间 键盘锁接通/关闭 亮/暗切换 灵敏性 (Sn)
  短路保护	是
  反极性保护	是
  防护等级	II
  防护等级符合IEC 60529	IP64
  附加文本	更多信息：参见操作手册。 在排除了过载后，传感器将重新生效。 附件单独订购。 不得用尖锐的工具操纵按键。
  光纤接口	Ø2.2 mm
  基本标准	IEC 60947-5-2
  时间功能	接通延时 关闭延时 单个脉冲
  时间功能时长	1/5/../2000 ms (15档)
  输入功能	学习Sn 键盘锁接通/关闭
  显示	时间功能激活 - LED红色 键盘锁定激活 - LED红色 专用模式激活 - LED红色 信号强度 - LCD 开关点 - LCD 开关功能，常闭触点 - LED红色 功能已选 - LED红色 调整模式激活 - LED红色 工作电压 - LED绿色 输出功能 - LED黄色
  型号系列	型号系列75K
  许可/一致性	cULus CE

• 电气特征

• 测量工作电流Ie	100 mA
  测量绝缘电压Ui	75 V DC
  电气规格	DC，直流电压
  电压降Ud，最大 (在Ie下)	2.4 V
  接通延时ton，最大值	0.06/0.5/8.0 ms
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	8000/1000/125 Hz
  开关输出	PNP (1x)
  连接方式	电缆
  模拟输出	模拟U
  无功电流，最大Io，在Ue下	25 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模拟	0...10 V

• 机械特征

• 长度1	10.4 mm
  长度2	79.3 mm
  长度3	35.4 mm
  导体数	4
  导线长度	2.00 m
  导线截面	0.14 mm²
  电缆护套材料	PVC
  电缆直径D，最大	4.0 mm
  固定方式	螺栓M3 DIN轨道35 mm
  环境温度Ta，最大	60 °C
  环境温度Ta，最小	-20 °C
  结构	六面体，直接口
  外壳材料	ABS
  真实开关距离Sr	取决于传感器头
  作用范围Sn	Sn取决于光纤

• 光学特征

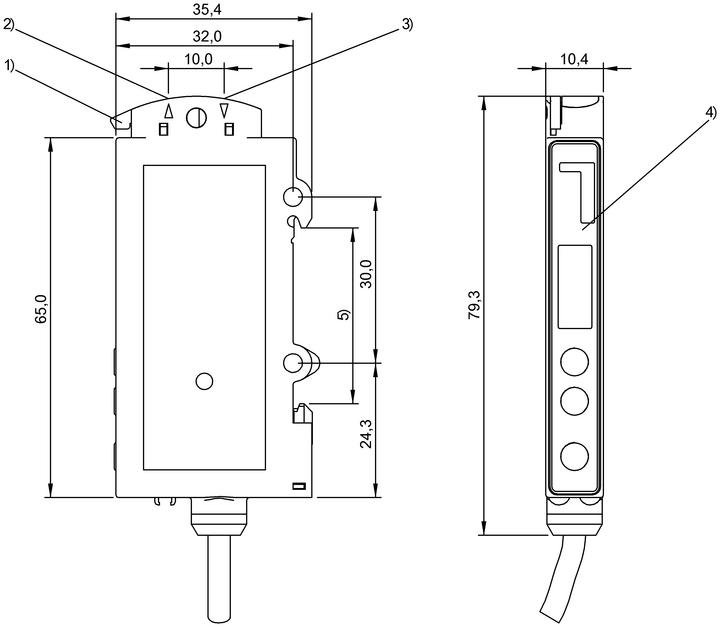

产品视图

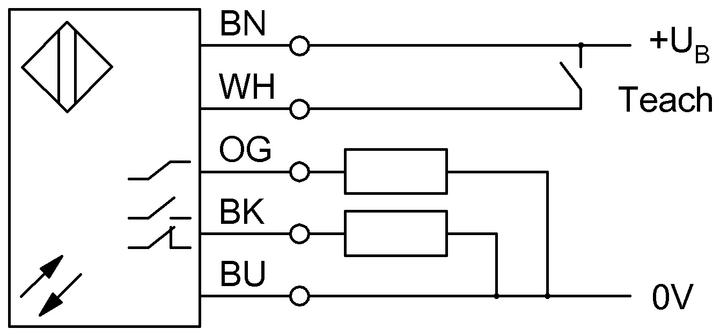

接线图
