电容式传感器BCS0006

来源:未知    日期:2016/11/08    浏览量:



  • 关键特征

  • 尺寸 D34.0
    接口 电缆, PVC, 2.00 m
    工作范围Sa,最大 16.20 mm
    机械安装条件 Non-flush
    灵敏度 开关距离可校准
    输出功能 , 常闭触点 (NC)
    工作电压 20.0…250.0 V
  • 一般特征

  • 产品组别 电容式传感器
    短路保护
    防护等级 II
    防护等级符合IEC 60529 IP65
    附加文本 Ta> 50°C…< 70°C:Ie= 250 - 2.5x (Ta-50)。
    建议:在短路后,检查设备的安全功能。
    功能显示
    供货范围 1个锁定块
    1把螺丝刀
    基本标准 IEC 60947-5-2
    修正系数 水 = 1.0
    PVC = 约0.2
    陶瓷 = 约0.2
    玻璃 = 约0.4
    许可/一致性 CE
  • 电气特征

  • 测量工作电压Ue AC 110.0 V
    测量绝缘电压Ui 250 V AC
    测量频率,电源 50/60 Hz
    电气规格 UC,直流/交流电压
    电压降,动态,最大 8.0 V
    电压降,静态,最大 10.0 V
    短时间电流负荷/时长Ik/T 1.5/20
    短时间电流负荷可承受频率 0.5 Hz
    工作电压UB,最大,AC [V] 250.0 V
    工作电压UB,最大,DC [V] 250.0 V
    工作电压UB,最小,AC [V] 20.0 V
    工作电压UB,最小,DC [V] 20.0 V
    建议的短路保护装置 微型保险丝,符合IEC60127-2 Sheet 1,≤2 A (flink)。
    开关功能 常闭触点 (NC)
    连接方式 电缆
    灵敏度 开关距离可校准
    最小工作电流Im 5.0 mA
  • 机械特征

  • 安全开关距离Sa 16.20 mm
    测量开关距离Sn [mm] 20.00 mm
    导体数 2
    导线长度L [m] 2.00 m
    导线截面 0.50 mm²
    电缆护套材料 PVC
    电缆直径D,最大 5.1 mm
    感应面材料 PBT
    工作范围Sa,最大 16.20 mm
    工作范围Sa,最小[mm] 0.00 mm
    固定长度 60.0 mm
    环境温度Ta,最大 70 °C
    环境温度Ta,最小 -25 °C
    机械安装条件 Non-flush
    深度 99.0 mm
    外壳材料 PBT
    温度漂移,最大,从最终值 15 %
    真实开关距离Sr 20.0 mm
    直径d1 D34.0

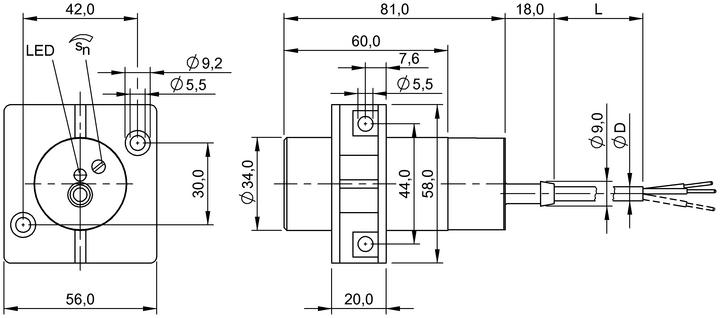

产品视图

接线图
