电容式传感器BCS00W7

来源：未知    日期：2016/11/08    浏览量：次

• 尺寸	D20.0
  接口	电缆, PVC, 3.00 m
  工作范围Sa，最大	10.00 mm
  机械安装条件	齐平
  灵敏度	开关距离可校准
  输出功能	PNP, 常开触点/常闭触点 (NO/NC)
  工作电压	10.0…30.0 V

• 一般特征

• 产品组别	电容式传感器
  短路保护	是
  反极性保护	是
  防护等级符合IEC 60529	IP65
  附加文本	输出信号，在衰减和消除衰减后，被检测脉冲 ≤ 0.3 ms叠加，该脉冲在出现干扰时缺失，从而在几乎所有故障情况下，都能识别出干扰问题。 ESD：EN 61000-4-2：不允许在电位计调整螺栓上进行放电。安装和操作只能由经过培训的专业人员进行。
  工作电压显示	否
  功能显示	是
  基本标准	IEC 60947-5-2
  许可/一致性	CE

• 电气特征

• 测量工作电流Ie	100 mA
  测量工作电压Ue DC	24.0 V
  测量绝缘电压Ui	75 V DC
  测量频率，电源	DC
  电气规格	DC，直流电压
  电压降，静态，最大	1.5 V
  工作电压UB，最大，DC [V]	30.0 V
  工作电压UB，最小，DC [V]	10.0 V
  开关功能	常开触点/常闭触点 (NO/NC)
  开关频率f，最大 (在Ue下)	100 Hz
  开关输出	PNP
  连接方式	电缆
  灵敏度	开关距离可校准
  余波，最大 (Ue的百分比)	15 %

• 机械特征

产品视图

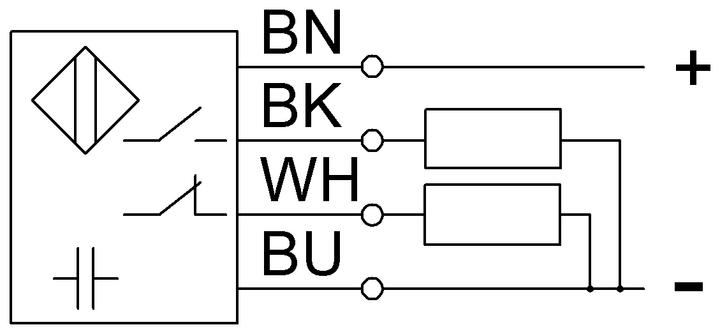

接线图
