电容式传感器BCS000L

来源：未知    日期：2016/11/04    浏览量：次

• 尺寸	M30x1.5
  接口	插接器, M12x1-S04
  工作范围Sa，最大	12.10 mm
  机械安装条件	Non-flush
  输出功能	PNP, 开关输出，可编程
  工作电压	10.0…36.0 V

• 一般特征

• 产品组别	电容式传感器
  短路保护	是
  反极性保护	是
  防护等级	II
  防护等级符合IEC 60529	IP65
  附加特性	常开触点/常闭触点 (NO/NC) 可编程，跨接线闭合：常开触点 (NO)，跨接线断开：常闭触点 (NC)
  附加文本	使用插接器，例如BKS-S 20-...时，总长度 = 开关长度+18 mm。 在排除了过载后，传感器将重新生效。
  功能显示	是
  供货范围	1把螺丝刀 (1个锁定块)，仅针对Ø20/Ø34
  基本标准	IEC 60947-5-2
  修正系数	水 = 1.0 PVC = 约0.2 陶瓷 = 约0.2 玻璃 = 约0.4
  许可/一致性	CE

• 电气特征

• 测量工作电流Ie	250 mA
  测量工作电压Ue DC	24.0 V
  测量绝缘电压Ui	75 V DC
  测量频率，电源	DC
  电气规格	DC，直流电压
  电压降，静态，最大	2.5 V
  负荷电容，最大 (在Ue下)	1.000 µF
  工作电压UB，最大，DC [V]	36.0 V
  工作电压UB，最小，DC [V]	10.0 V
  开关功能	开关输出，可编程
  开关频率f，最大 (在Ue下)	40 Hz
  开关输出	PNP
  连接方式	插接器
  无功电流Io，衰减，最大	16.0 mA
  无功电流Io，无衰减，最大	8.0 mA
  余波，最大 (Ue的百分比)	15 %

• 机械特征

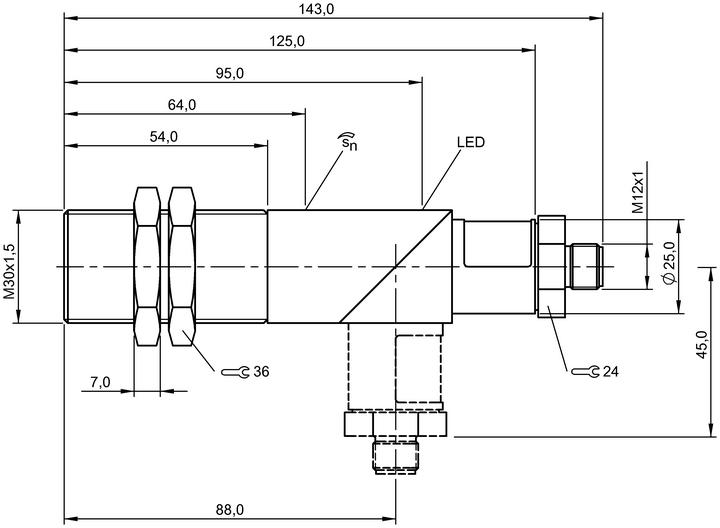

产品视图

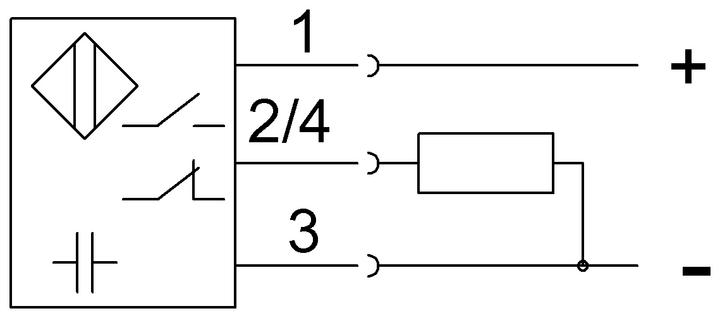

接线图
