分析单元BIS009T

来源：未知    日期：2016/10/18    浏览量：次

• 型号系列	BIS C
  接口	Devicenet
  环境温度	0…60 °C
  外壳材料	ABS
  防护等级符合IEC 60529	IP65 (带插头)

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  产品组别	分析单元
  防护等级符合IEC 60529	IP65 (带插头)
  附加文本	附件不包含在供货范围内： 用于X1 = 5针连接插座BKS-S79-00 在安装时，应注意相应国家的技术标准和 规定。 在额定条件下，数值不得另行规定。 附件不包含在供货范围内： 5针连接插座BKS-S92-00，直头 5针连接插座BKS-S93-00，弯头 1) 电缆需小心处置。不得拉电缆！ 附件不包含在供货范围内： 延长电缆，8针，5m = BIS C-516-PU-05 延长电缆，8针，10m = BIS C-516-PU-10 延长电缆，8针，20m = BIS C-516-PU-20 延长电缆，8针，30m = BIS C-516-PU-30
  许可/一致性	CE

• 电气特征

• CT1存在/运行	LED green/yellow
  CT2存在/运行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  MOD/NET状态	LED green/red
  读取头连接	1x coupling 8-pole for all C-35. with 8-pole plug ± 90° rotatable Cable length not variable 25±3 cm
  服务接口，内部	RS 232, X4 6 pole
  工作电压Vs/Vs1	19.2…28.8 VDC
  耗电量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC, input: Panel connector 5-pin
  接口X2	DeviceNet input: Panel connector 5-pole
  接口X3	DeviceNet output: Panel connector 5-pole
  控制输入端	1 (光耦合器已断开)
  设备接口	DeviceNet 电隔离
  输入电流，24V	11 mA
  无功控制电压	1.5…-40 V
  延迟时间，典型	5 ms
  有功控制电压	4…40 V
  余波	≤ 10 %

• 机械特征

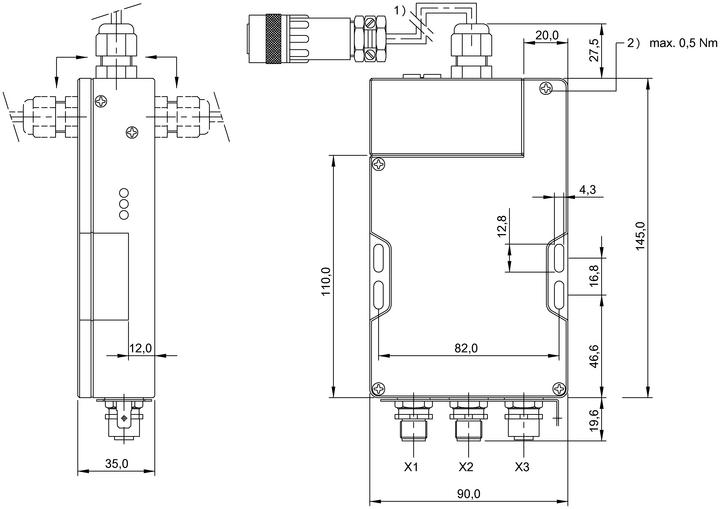

产品视图
