分析单元BIS00K3

来源：未知    日期：2016/10/17    浏览量：次

• 型号系列	BIS C
  接口	Profinet
  环境温度	0…60 °C
  外壳材料	ABS
  防护等级符合IEC 60529	IP65 (带插头)

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	49 a
  产品组别	分析单元
  防护等级符合IEC 60529	IP65 (带插头)
  附加文本	在安装时，应注意相应国家的技术标准和 规定。 在额定条件下，数值不得另行规定。 附件不包含在供货范围内： 用于连接： X1 = 插接器BKS-S79-00 X2，X3 = 插接器 BKS-S182-00 (D编码) 或 X2，X3 = 适配电缆BIS C-526-PVC-0.5 (插接器D编码带RJ45联结器和0.5 m电缆) 支承角钢 (安装套件) BIS Z-HW-001 (用于将分析单元固定到支撑轨上)
  许可/一致性	CE UL-FILE E227256，X1卷，BIS

• 电气特征

• CT1存在/运行	LED green/yellow
  CT2存在/运行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 3A/3A/4A/2A/3A
  端口1，活动性	LED yellow
  端口1，链接	LED green
  端口2，活动性	LED yellow
  端口2，链接	LED green
  服务接口，内部	RS 232
  工作电压Vs	19.2…28.8 VDC
  故障	LED red
  耗电量 (24 V DC)	≤ 400 mA
  接口X1	Input, Vs 24V DC: Panel connector 5-pin
  接口X2	PROFINET: connector (female) 4 pol., D-coded
  接口X3	PROFINET: connector (female) 4 pol., D-coded
  就绪	LED green
  设备接口	PROFINET： 具有IRT功能的2口交换机
  余波	≤ 10 %
  状态	LED green

• 机械特征

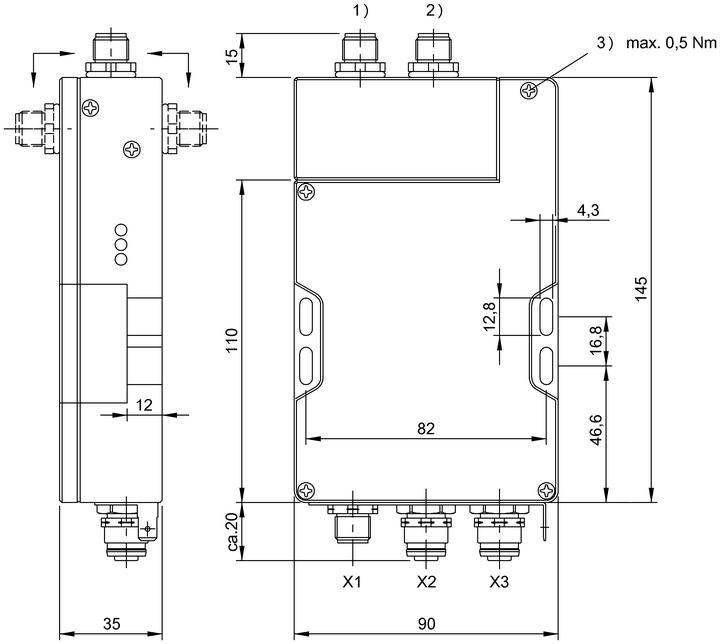

产品视图
