读写器BIS00H7

来源：未知    日期：2016/10/17    浏览量：次

• 型号系列	BIS C
  接口	并行
  环境温度	0…50 °C
  外壳材料	CuZn，镀镍
  防护等级符合IEC 60529	IP67
  天线形状	圆形
  钢制材料中的安装方式	带缓冲区

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	27 a
  产品组别	读写器
  防护等级符合IEC 60529	IP67
  附加文本	在额定条件下，数值不得另行规定。 在安装时，应注意相应国家的技术标准和 规定。 使用专为安装而附带的螺母。
  许可/一致性	CE

• 电气特征

• CT存在，/不存在	LED ON / OFF
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  电压降，在50 mA时	≤ 1.5 V
  工作电压Vs	19.2…26.4 VDC
  耗电量 (24 V DC)	≤ 300 mA，无负荷
  控制输出端	PNP，正极开关 9
  屏蔽	COLORLESS
  设备接口	并行
  输出电流，最大	50 mA
  输出端，数据有效	BK
  输出端，位0	BN
  输出端，位1	RD
  输出端，位2	OG
  输出端，位3	YE
  输出端，位4	GN
  输出端，位5	BU
  输出端，位6	VT
  输出端，位7	GY
  输出端短路	LED fast flashing
  输入端+24 VDC	Conductor coloring WH, 0.5 mm²
  输入端0 VDC	Conductor coloring LIGHT BU, 0.5 mm²
  数据检查错误	LED slow flashing

• 机械特征

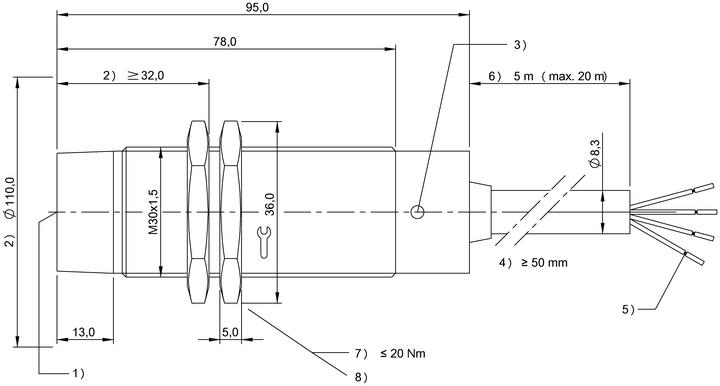

产品视图
