关键特征
来源:未知 日期:2016/10/17 浏览量:次
型号系列 | BIS M |
---|---|
接口 | 以太网 |
环境温度 | 0…60 °C |
外壳材料 | 铝 |
防护等级符合IEC 60529 | IP67 (带插头) |
Functional Safety | No |
---|---|
Mission Time | 20 a |
产品组别 | 分析单元 |
防护等级符合IEC 60529 | IP67 (带插头) |
附加文本 |
Only for use with read head: BIS M-300-003-S115 BIS M-301-003-S115 BIS M-302-003-S115 BIS M-304-003-S115 BIS M-351-003-S115 在额定条件下,数值不得另行规定。 在安装时,应注意相应国家的技术标准和 规定。 附件不包含在供货范围内: 用于连接: X1 = 插接器BKS-S79-00 X3 = 插接器BKS-S182-00 (D编码) 或 X3 = 适配电缆 BIS C-526-PVC-0.5 (插接器D编码,带RJ45联结器和0.5m电缆) 在首次装备时,需同时订购电缆,如: BIS Z-501-PU1-05/E BISZ-501-PU1-10/E BIS Z-501-PU1-15/E BIS Z-501-PU1-20/E BIS Z-501-PU1-25/E BIS Z-501-PU1-50/E BIS Z-501-PU1-00.5/M BIS Z-501-PU1-01/M BIS Z-501-PU1-02/M BIS Z-501-PU1-05/M BIS Z-502-PU1-05/E BIS Z-502-PU1-10/E BIS Z-502-PU1-15/E BIS Z-502-PU1-20/E BIS Z-502-PU1-25/E BIS Z-502-PU1-50/E BIS Z-502-PU1-00.5/M BIS Z-502-PU1-01/M BIS Z-502-PU1-02/M BIS Z-502-PU1-05/M |
许可/一致性 |
CE UL-FILE E227256,X1卷,BIS |
(BB) 运行准备就绪 | LED绿色 |
---|---|
(NS) 网络状态 | LED green |
(RxD) 接收数据 | LED yellow |
(TxD) 传输数据 | LED yellow |
EN55011 | Gr.1,Cl.A |
EN61000-4-2/3/4/5/6 | Sev. Level 3B/3A/4B/3A/3A |
LED1,以太网状态 | LED yellow/green |
LED2,以太网状态 | LED yellow/green |
读取头连接 | Head 1x Panel connector 8 pole for all BIS M-3xx-003- with male 8 pole |
工作电压Vs | 19.2…28.8 VDC |
耗电量 (24 V DC) | ≤ 150 mA |
接口X1 | Vs 24V DC: Panel connector 5-pin |
接口X3 | Ethernet: panel connector 4 pole, D-coded |
设备接口 | 以太网TCP/IP |
余波 | ≤ 10 % |

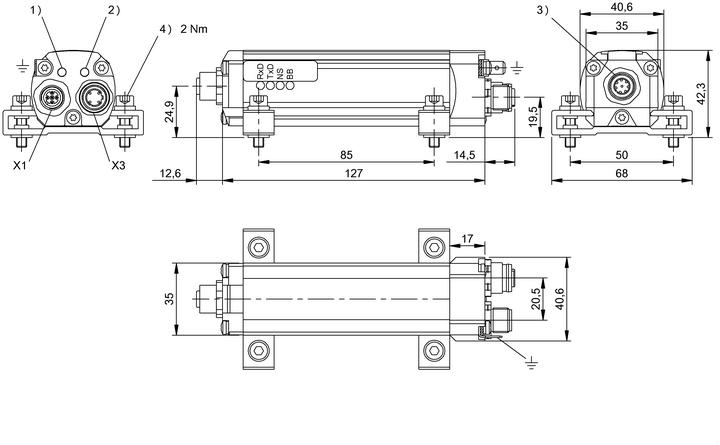

长度 | 127 mm |
---|---|
持续冲击作用 | EN 60068第2-29部分 |
高度 | 43.00 mm |
环境温度Ta,最大 | 60 °C |
环境温度Ta,最小 | 0 °C |
宽度1 | 75.00 mm |
牵引链相配 | 无关紧要 |
外壳材料 | 铝 |
应用重量 | 238.00 g |
自由落体 | EN 60068第2-32部分 |
